绍兴陆游故里工程监理工作浅谈
发布日期:2019-1-18  发布人:

绍兴陆游故里工程监理工作浅谈



 朱慧玲



摘要:绍兴市鉴湖水环境综合整治工程三期核心地块---陆游故里工程,属浙江省重点旅游胜地之一。工程由浙江中誉工程有限公司监理。文整理了施工过程中重点、难点问题的监理过程,与同行交流。

关键词: 仿古建筑   设计构思   施工质量监控重点

1项目设计构思

陆游故里工程征地面积约50亩,分为陆游故里、养生体验区及旅游集散中心三个区块。总投资约为2.5亿元,于2015年12月起开工建设。

本项目设计采用山环水转、通湖连水、依山造坡、傍水筑岛,充分彰显宋代江南古村落风貌;着力构建一个以文化、旅游、餐饮、住宿、商业、休闲为一体的旅游产业链;力求营造可持续发展的生态空间环境。

2景区建筑施工监控重点

2.1 对景区管理服务类仿古建筑的监控

从景区东南侧的主入口处的 “大堂” 建筑、休息亭、九曲回廊,到西崦假山上的仿古建筑,其风格均为木圆柱石基座结构;装饰采用白墙黑瓦、青砖粗淌白墙、歇山、甘蔗脊屋面、走兽戗角、外廊挂落、书条式木窗、实木半玻门配栗壳色油漆等。这类仿古建筑的施工中,主要涉及大木作工程、屋面工程两大分部。

1、大木作工程质量最常见的问题就是木材的材质木构件制作安装过程中尺寸和位置防腐处理问题。施工过程中现场监理部对进场的木材的木节、斜纹、裂缝、钝棱及木材的含水率、防腐防火处理进行严格控制;对弧形及形状复杂的枋类、椽类等构件的制作均要求施工单位放大样,做样板;安装中重点控制各类构件的安装顺序及质量验收规范的允许偏差,保证各节点位置正确且具有足够的强度;在施工方进行自检基础上,加大监理的平行检验的力度

2、屋面工程施工,现场监理部重点把握两个要素:一是屋面防水的问题二是屋面坡度曲线是否达到设计效果。

古建筑屋面施工前,监理部会同施工单位认真会审施工图,掌握细部构造及有关技术要求,对各类屋面木构架严格按设计要求进行放样制作;每道施工工序必须经验收合格后才可进行下道工序施工,并对每道工序完工后进行有效保护;对屋面防水材料进行复试检验,并由专业队伍进行施工;对屋面用瓦重点控制材质及色泽。

3、本工程设计中,因为“云梦屋”等三栋仿古建筑建在西崦假山上二层标高处,位于其底层的每一开间分隔墙在施工完成后,须进行室内地面素土回填,填土厚度约1.5米左右。由于空间受限,土只能靠人工挑入,用小型蛙式打夯机夯实。为避免由于素土层不均匀沉降而导致上一层地面开裂,控制填土的最佳干密度的施工工艺是至关重要的,针对这些难点,监理部严格把控好下列关键工艺:

加强过程检查,严格控制回填土每层厚度,避免出现回填土夯压不实的现象;每一层回填土都测定夯实后的干密度,检验其密实度才能铺上层土;回填土在夯压前对干土适当洒水湿润,严禁使用“橡皮土”回填。工程竣工至今,上述建筑地面均无明显开裂现象。

2.2 对景区仿古文化风格建筑的监控

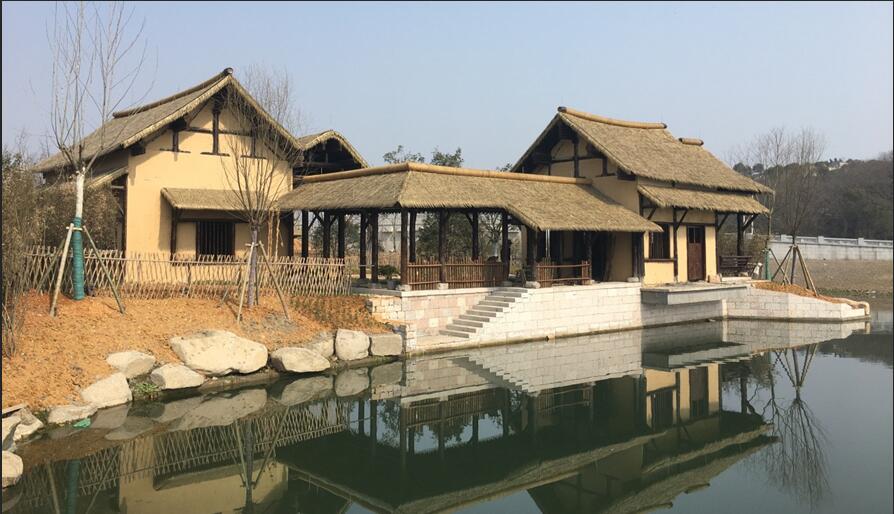

从西崦假山下来后,西北方即是陆游故居原址“南堂”、“昨非轩”等4组单层仿古文化建筑。这4组建筑的外墙,设计要求在蒸压砂加气砌体外采用黄泥粉墙。俗话说“烂泥扶不上墙”,特别是蒸压砂加气砌块存在抹灰层面开裂、空鼓、渗漏、灰缝开裂等常见质量通病。为解决这个难点,现场监理部主要抓好以下几各方面:

严格控制砌块上墙砌筑时的含水率(一般控制不大于15%),尽量减少砌块的收缩率;严格控制砌筑方法,采用砂浆满铺满挤法,严控上下错缝,十字交叉部位交槎交叉搭接(搭长≮砌块长度的1/3);要求施工时在窗洞口下部增强防水措施,并有泛水、滴水措施;并给施工单位提出建议:自制纸筋灰。即在黄泥中按一定的比例掺入纸筋灰、水泥。通过反复试制,取得了合理的黄泥纸筋灰配合比,终于解决了黄泥上墙的难题,实际效果较好。



 2.3 对景区附属设施的监控

1、驳岸:景区内附属设施除了软质驳岸(水生植物驳岸、丛林驳岸以及自然石驳岸)外,设计较多为硬质驳岸:主要用材为诸暨高湖石料、桐庐石料等。而且这些料石驳岸根据设计要求,加工时必须按平整程度分成细料石、半细料石、粗料石和毛料石。现场监理部在核查进场石材时,除了核对石材产地的质保资料外,同时严格检查石材的质地坚实程度、有无风化剥落及裂隙现象,控制色泽均匀性及打磨质量。施工中按设计要求控制收势,控制组砌方式和砌筑质量(灰缝厚度及饱满度、拉结石的设置等)。为泄水需要,根据设计布置设置了驳岸的挑筋石、镂孔石。这些驳岸完工后,其安全性能和外观的美感均得到专家的好评。

2、景区内附属设施较多的还有石作雕工艺,如磉石、石鼓墩(柱顶石、柱础)、石牌坊、雕花石栏杆、仿古石拱桥、阶沿石、青石板路等,而这些名目繁多的石构件,不但材料的品种、规格、质量、色泽必须符合设计要求,加工方法更是具有较高要求:斧痕应均匀清晰,棱角方整平直,线条须流畅,表面无裂纹和缺棱掉角,榫卯结构须合理严密等。安装要求定位准确,牢固不松动;砂浆应饱满,接缝须平整密实。本工程有些雕依据设计的要求,需要按历史年代的定位去选料。

陆游故里的,对施工质量的监理不仅仅是解决一个结构稳固的问题,更重要的还有一个体现美学文化价值的问题。现场监理部人员细心揣摩每一份施工图纸,各个石构件的名称和其不同的安装部位;配合施工单位跑遍多省各地,对料采购和加工工艺进行考察、研讨正是凭着虚心好学、一丝不苟的监理工作作风,协助施工单位实现了景区内各类附属设施的建设符合高品质要求,达到了设计所要求的文化内涵和装饰效果”的最终目标。

2.4对景观绿化施工的监控

本工程景观设计采用了“障景”的手法:山体错落、道路蜿蜒曲折、两侧密林掩映,入口、石门、残墙、密林作为区域指示引导。而绿化更是组成景观不可缺少的因素。陆游故里绿化配置以不整形不对称的自然式布置为基本格局。植物以乡土树种为主,通过不同的配置,形成不同种类的植物群落,从而使其具有相应的自然文化氛围。

本工程采用多达数百种绿色植物,采购范围极广。为赶工期,部分植物均须反季种植,给施工带来较大的困难。根据建设单位要求,监理部需要正确核查进场的每一种植物。为此,现场监理人员采用网上查询各种植物的信息,对进场的各种植物进行比对,确认是否符合设计要求;并对各项种植工序按照质量验收规范要求实施严格监控。公司还专门聘请专家对现场乔灌木植物的品种、规格及栽培技术等进行核对,从而保障了现场绿化种植完全符合设计要求。为保障苗木的成活率,监理人员不厌其烦地要求施工单位做好苗木包扎到位、合理打枝、勤浇水等措施,最大限度降低绿化种植损失。

2.5对景区智能化施工的监控

本工程共包括安全防范系统、计算机网络系统、背景音乐及公共广播系统等12个先进的智能系统设计,还包括空调系统设计和人防工程设计。以确保区域的局部安全和全局安全

由于参加智能建筑施工的分包单位较多,现场监理部认真审核分包单位的专项施工方案,积极协调多工种的交叉施工。施工中对各系统的配管配线;模块的安装和接线;防火处理、避雷接地”等主要分项分部工程抓好隐检、调试环节施工质量监控,依据各分项分部工程技术资料进行复核检测,并做好相关智能化系统的工程交接。

3 结束语

    陆游故里工程由于施工区域环境复杂;古建筑建造施工工艺技术精度要求高,雕琢难度大;材料采购品种复杂,采购跨区跨省;绿化品种繁多,加工、运输、栽培和受工期影响,绿化苗木反季种植等问题,均使施工单位面临许多困难。监理单位更是边监管,边学习。通过对该工程施工阶段的监理,让现场每一位监理部人员的古建筑工程专业知识得以较大的增长。最后在建设各方的通力合作、共同努力下,历经2年时间的施工,陆游故里工程终于在2017年7月顺利通过质量合格验收。目前,鉴湖湖畔这个将地方历史、风光、名俗风情集中展示的标志性旅游胜地,已越来越多地吸引着中外游客的络绎光临。
